HART MODBUS转换器(RS485+RS232）
SM100系列HART智能转换器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量的实践经验所研发的产品。按照工业产品要求进行设计，具有很高的可靠性及稳定性。智能转换器配有标准的RS232接口和RS485接口，能与有HART协议智能仪表进行数据透明传输或者采用MODBUS_RTU协议读取数据，保证数据进行实时传输。HART 协议使用 Bell202 频移键控(FSK) 标准，在4-20mA基础上叠加调制数字信号,使得HART 协议仪表在不干扰4-20mA模拟量信号的同时允许双向数据通讯。SM100系列智能转换器就是数字信号与模拟信号进行双向调制解调的智能转换器。
一、产品特点
-
配有标准的RS232和RS485通讯接口,可以进行参数配置、更改通讯波特率及奇偶校验位,与HART总线上的1200通讯速度无关，从而提高整个系统的运行速度。
-
采用工业通用的模块外壳，便于安装及调试。
-
配有专用配置软件,通过SM100系列智能转换器,可以与HART协议智能仪表进行数据通讯，及对智能转换器参数配置
-
支持标准的MODBUS_RTU 协议。
-
支持同时连接多台HART协议智能仪表。
-
支持多种特殊HART协议智能仪表，并能自定义读取HART仪表特殊HART协议指令。
二、SM100系列 产品技术参数
-
电源: DC12—24V：电源的波纹不得大于200mV,电流需提供100mA。
-
物理尺寸：长100mm *宽70mm * 高26mm。
-
工作温度：-20℃ — 80℃。
-
.相对湿度：10% — 80%。

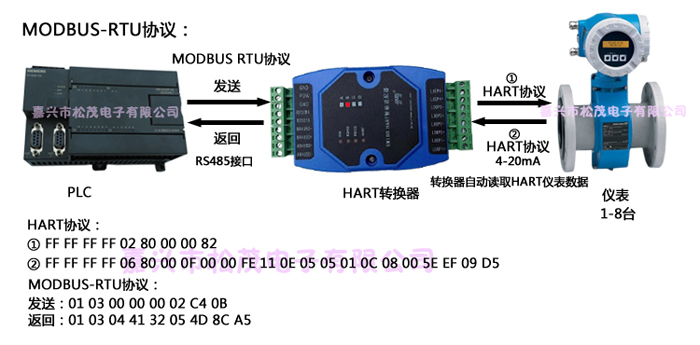

三、透明协议与MODBUS-RTU的区别：
四、应用场合
1、HART-MODBUS转换器在MODBUS-RTU数据采集应用
2.HART-MODBUS转换器在DCS（PLC)控制系统应用
五、SM100-A(B) HART转换器能通讯仪表(全部现场测试通过）
1)罗斯蒙特系列HART仪表
3300 导波雷达液位计 1700(2700)变送器 8700系列电磁流量计 5400系列变送器
248型一体化温度变送器 3051S 多变量变送器和流量计 3051压力系列压力变送器
8800C涡街流量计
2)西门子系HART仪表
MAG6000(MAG5000) 电磁流量计 FUS060超声波流量计 FUS1010超声波流量计
MASS6000流量计 SITRANS FX300气体流量计 SITRANS LR 200料位计
3)科隆系列HART仪表
IFC100电磁流量计 IFC300电磁流量计 IFC090电磁流量计 IFM 4080 电磁流量计
OPTIFLEX7300C物位计 VFC070气体流量计 UFC500 流量计 IFM 4110电磁流量计
BM700雷达物位计
4)ABB系列HART仪表
WateMaster FEX100流量计 FEH300流量计 2600T系列压力变送器 FEP 311流量计
AM54转子流量计 FMT200系列气体流量计
5)E+H系列HART仪表
NMS 53X系列液位计 FMR 530系列物位计 FMU 40系列料位计 PDM 230(235)差压变送器
FMR 23X(24x)系列液位计 PROline Prowirl 72质量流量计 PROline promag 10 W电磁流量计
PROline Promass 83 系列流量计
6)横河系列HART仪表
YOKOGAWA AX系列电磁流量计 EJA 系列压力变送
7)其他类型HART仪表
LD301系列智能压力变送器 MSP400RH超声波液位变送器 VT5000 菲舍波特涡街流量计
F56系列金属管浮子流计 HT50系列金属管浮子流量计 VAG 雷达料位计 东芝电磁流计

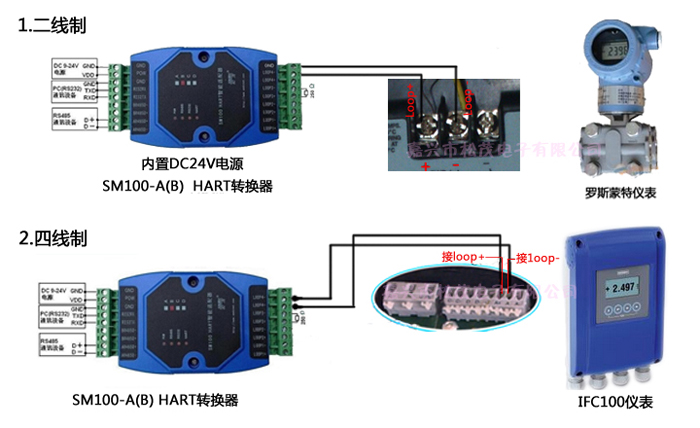

七、SM100系列智能转换器与HART协议智能仪表接线

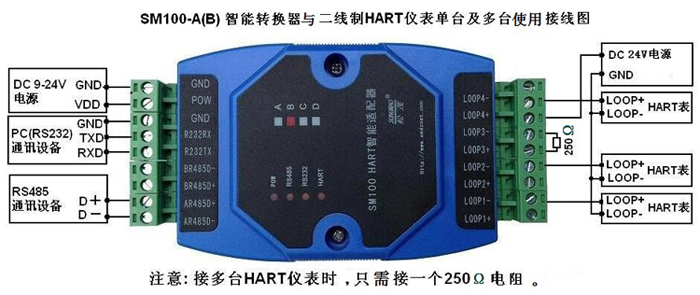

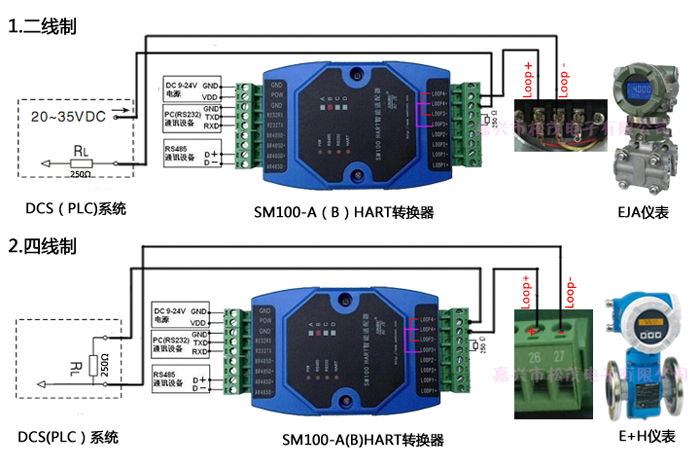

1.与两线制HART协议智能仪表接线图

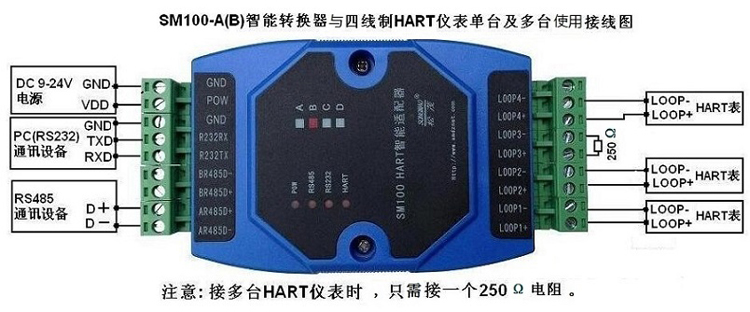

2.与四线制HART协议智能仪表接线图

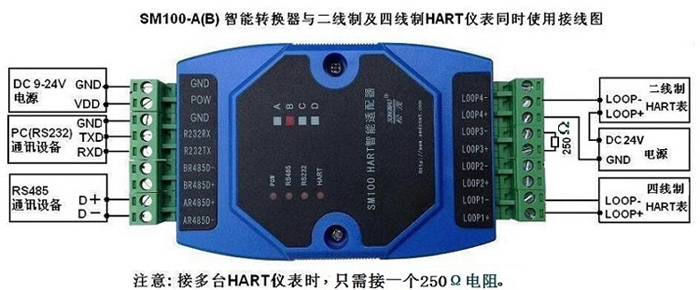

3.HART转换器与二线制及四线制HART协议智能仪表同时使用接线图

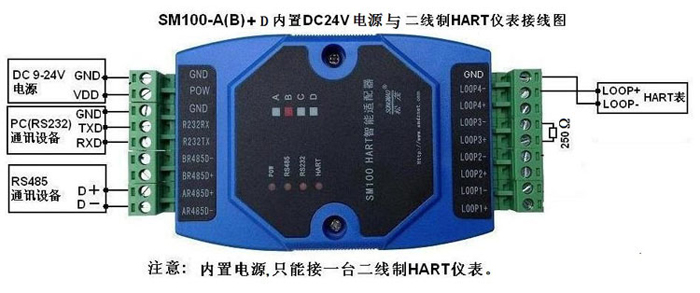

4.HART转换器内置DC24V 与二线制HART协议智能仪表接线图
